自锁

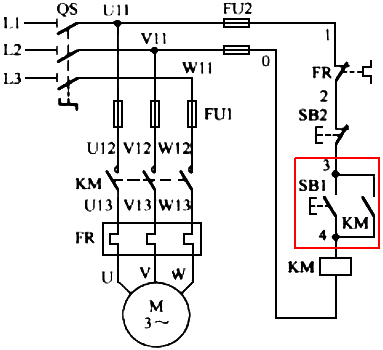

首先说一下什么是自锁。为了便于读者理解结合下图电动机连续运行控制(长动控制)电气原理图进行讲解“自锁”。将接触器的辅助?？サ悴⒘谄舳磁ド希缦峦贾泻焐蛑兴?，按下启动按钮SB1后，接触器线圈得电，接触器的主触点闭合电动机得电运行，与此同时，接触器的辅助?？サ惚蘸希Ｖそ哟テ飨呷绦玫?，从而保持电动机的连续运行，这种依靠接触器本身辅助?？サ愣蛊湎呷Ρ３滞ǖ绲淖刺莆运Ｓ纱丝杉运鞘迪值愣刂频匠ざ刂撇豢扇鄙俚幕方?，是通过将接触器的辅助?？サ悴⒘谄舳磁ド鲜迪值?，所以自锁是电气控制线路中最常见到的环节。
互锁

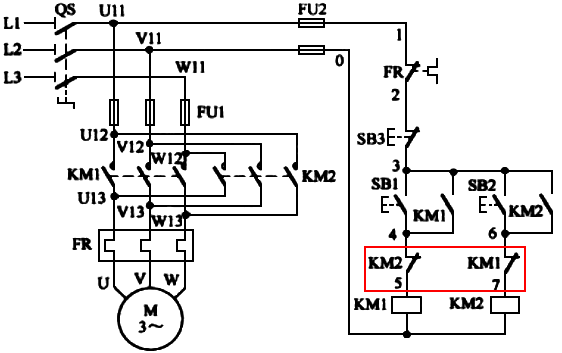

然后再说一下互锁，提到互锁也需要结合一个电气原理图进行讲解，这个电气原理图的名称为电动机正反转控制电路如下图所示。电路中采用了两个接触器KM1、KM2，分别控制电动机的正、反转。当KM1通电和KM2也通电，在主电路中，KM1和KM2的主触点都会闭合，会造成电源相间短路的故障。为了解决该问题，采用将KM1和KM2的辅助常闭触点串联在对方的线圈电路中，实现触点的互锁控制。也就是当其中任意一个接触器的线圈得电后，另一个接触器的线圈不能得电，从而避免了主电路中发生相间短路?；ニ迪址椒ㄍü?、反转接触器KM1和KM2线圈电路中都分别串联对方的辅助常闭触点来实现的。
联锁
联锁控制是多个控制信号之间建立的逻辑控制关系，是电器设备之间的一种联动控制方式。联锁控制的特点是相互联动。联锁控制典型应用场合是顺序控制。顺序控制通常是指多台电动机按照控制要求的顺序而实施起动、停止的操作。顺序控制可以分为顺序起动、同时停车控制电路，顺序起动、顺序停车控制电路，顺序启动、逆序停车控制电路三种控制电路。

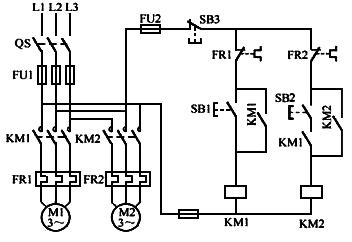

1、顺序起动、同时停车控制电路电气原理图如下图所示。顺序启动实现方法为将“先启动接触器”的辅助常开触头串接在“后启动接触器”的线圈电路中，实现了启动顺序的制约，也就是所谓的联锁控制。

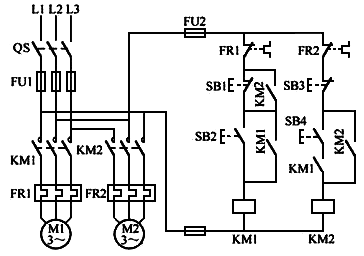

2、顺序起动、顺序停车控制电路电气原理图如下图所示。顺序启动实现方法为将“先启动接触器”的辅助?？ネ反釉凇昂笃舳哟テ鳌钡南呷Φ缏分?，实现了启动顺序的制约，也就是所谓的联锁控制。顺序停止实现方法为将“先启动接触器”的辅助?？サ悴⒘诤笃舳刂葡呗分型Ｖ拱磁ド希佣迪至怂承蛲Ｖ沟闹圃?，即联锁控制。

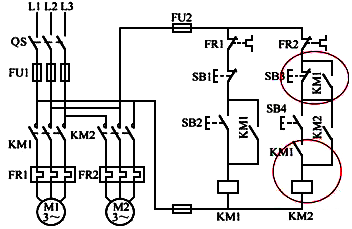

3、顺序启动、逆序停车控制电路电气原理图如下图所示。顺序启动实现方法为将“先启动接触器”的辅助?？サ愦釉凇昂笃舳哟テ鳌钡南呷Φ缏分校迪至似舳承虻闹圃?，也就是所谓的联锁控制。逆序停止实现方法为将“后启动接触器”的辅助?？サ悴⒘谙绕舳刂葡呗分型Ｖ拱磁ド?，从而实现了逆序停止的制约，即联锁控制。
自锁、联锁和互锁的知识就分享到此，这些电工基础，在控制系统中所处可见，仪表人和电气人都应该熟练掌握。
作者： ?？」?/span>
