在艾默生DCS系统(如DeltaV或Ovation)中进行联锁投退(Interlock Bypass/Override)是涉及工艺安全的关键操作，需严格遵循安全规程。以下是DeltaV或OvationDCS系统联锁投退操作指南和注意事项。



艾默生DCS系统联锁投退的核心目的
1、临时绕过
特定联锁条件(如液位低停泵、温度高关阀)，用于设备维护、调试或工艺调整。

2、严禁
用于规避正常安全?；せ虺て谠诵校?span>

艾默生DCS系统联锁投退操作步骤
1、联锁投退(以DeltaV SIS系统为例)

①权限登录
使用具备SIS工程师(SIS Engineer) 或安全管理员权限的账户登录。

②定位联锁点
在DeltaV SIS Management Console或Control Studio中找到目标联锁逻辑(如××-123A)。

③选择投退方式
◆在联锁?？橹醒≡馩verride→设定安全状态值(如强制阀门为关闭)
◆右键点击联锁点→选择Bypass→填写原因/时限。
◆旁路(Bypass)
临时屏蔽单点联锁(如一个液位开关)。
◆强制超驰(Override)
覆盖整个联锁回路(需更高权限)。

④确认与标记
投退后，联锁点状态变为黄色(旁路)或紫色(超驰)，并触发系统告警。

⑤恢复联锁
手动执行Release Bypass/Override或等待预设超时自动恢复。

2、操作员站临时投退(紧急情况)
在操作画面点击联锁图标→输入权限密码→选择Bypass→填写原因(需工艺人员确认)。

Ovation系统联锁投退操作步骤
1、在Ovation Developer Studio中定位联锁逻辑块(如 Trip Module)。
2、右键选择 **Bypass**→设置旁路条件(如固定输入值)。
3、通过Ovation Operator Station监控旁路状态(标记为黄色闪烁)。
4、恢复时选择 **Clear Bypass**。

艾默生DCS系统联锁投退的关键安全规范
??高风险操作！必须遵守：
1、双重授权
需工艺工程师+安全工程师共同确认，签署《联锁投退作业票》。

2、风险评估
分析投退后可能的风险(如失去高压保护、物料泄漏)，制定应急预案。

3、能量隔离
投退前必须执行LOTO(上锁挂牌) ，隔离设备能量源。

4、时限管理
设置最大投退时间(如2小时)，超时自动恢复联锁。

5、禁止行为
?同时投退多个关联联锁
?在正常运行时投退安全联锁
?未恢复联锁即启动设备

艾默生DCS系统联锁投退操作后必须步骤
1、现场挂牌
在操作站和现场设备悬挂“联锁投退中”警示牌。

2、通知全员看
广播告知中控、巡检、维修人员当前联锁状态。

3、实时监控
投退期间专人对关键参数(如压力、温度)持续监视。

4、恢复验证
恢复联锁后，测试触发条件(如模拟信号触发停泵)，确认功能正常。

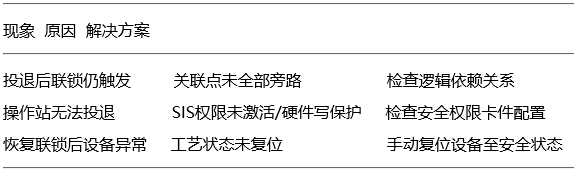

艾默生DCS系统联锁投退常见问题处理



艾默生DCS系统联锁投退管理要求
1、变更管理(MOC)
联锁投退需走 MOC流程 ，批准后执行。

2、审计追踪
所有操作自动记录在DeltaV Audit Trail或Ovation Event Journal
3、定期演练
每季度模拟联锁投退流程，验证团队响应能力。

3、终极原则
联锁是安全的最后防线，投退必须如履薄冰！
联锁投退操作前默念：
◆markdown
◆markdown
◆复制
◆权限是否合规？→风险是否评估？→隔离是否到位？→预案是否准备？

艾默生DCS系统联锁投退详细规范参考
①DeltaV ：《DeltaV SIS操作手册》 Chapter 9
②Ovation ：《Ovation Safety Manager指南》 Section 6.3
③国际标准 ：IEC 61511/ANSI/ISA 84.00.01
