如何区分两线制4-20mA和四线制4-20mA

2016/11/16 14:32:05 人评论次浏览分类：变送器文章地址：http://www.jczxnmz.cn/tech/1135.html

对于接收4-20mA模拟信号的?？?，在没有联接模拟量信号源时测量输入两端，如有24VDC左右电压的是两线制的模块，反之是四线制的模块，此法是在?？槠溆喙ぷ魈跫甲急妇托虿懦闪?。

对于发出4-20mA模拟信号的仪表/变送器/传感器(发送源)，在没有联接模拟量信号接收?？槭辈饬渴涑隽蕉说缪?，如有24VDC左右电压的是四线制的?？?，反之是两线制的?？椋朔ㄊ窃谀Ｄ庑藕欧⑺驮雌溆喙ぷ魈跫甲急妇托虿懦闪?。

两线制的4-20mA模拟信号接收?？椋荒芙?线制的信号源；而四线制的4-20mA模拟信号既能接四线制的信号源，通过串入24VDC的电源，还能接两线制的信号源。

西门子的模拟量?？椋咛褰酉呤嵌咧苹故撬南咧?，?？橛布渲蒙柚美锸强筛牡?具体用那种，取决于外来4-20mA信号是否需要西门子模拟量模块提供24VDC电源串入4-20mA回路，如果回路需要串入模拟量模块该通道的24VDC，选二线制，比如变送器等(如果串入外部24VDC电源选四线制，不过一般这种不用，西门子也不推荐怕烧坏自己?？?；还有一种，直接进来信号就是4-20MA信号,而不需要供24VDC(一般二次仪表都这样),这种硬件设置里面就选四线制。

西门子?？榫咛宥咧坪退南拗贫贾С?具体选择根据使用回路是否需要?？樘峁?4VDC来决定。

其实两线还是四线的还是比较容易区分的,两线是现场仪表的输出信号需要由PLC或DCS系统提供电源的，四线是仪表自己提供输出信号的电源的，不需PLC或DCS的供电,西门子的AI?？槭切枰ㄒ逋ǖ佬藕诺睦啾鸬?。

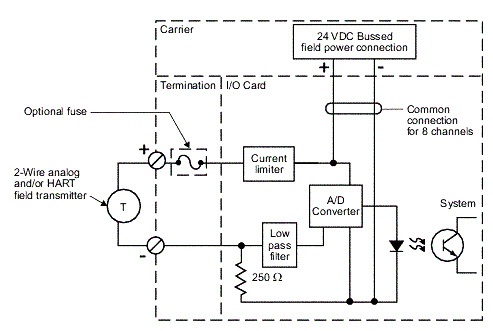

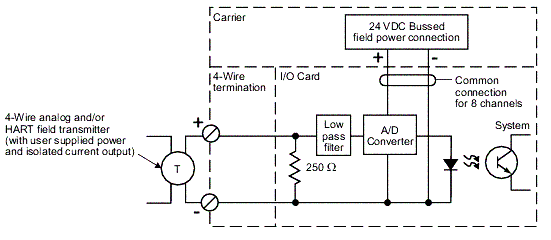

给一个deltav系统4-20mA输入卡件的原理框图，希望对大家有帮助。注意观察250欧姆电阻所在的位置。
