操作端隔离安全栅订货型号

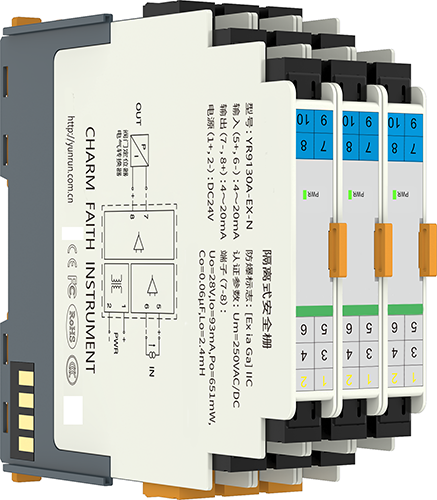

①YR9130A-EX-N
一入一出(安全侧1路4-20mA输入，危险侧1路4-20mA输出，DC24V独立供电)

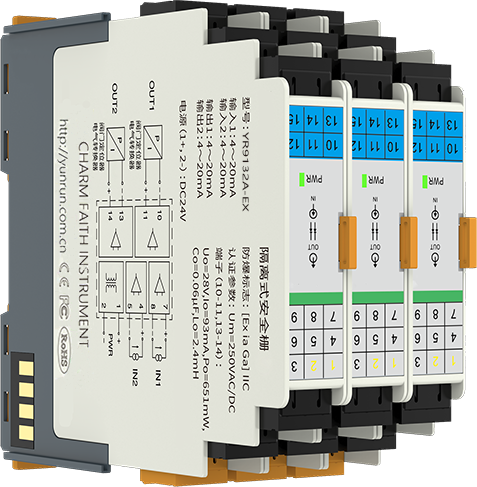

②YR9132A-EX-N
二入二出(安全侧2路4-20mA输入，危险侧2路4-20mA输出，DC24V独立供电)
③YR9130A-EX-LP
一入一出(安全侧1路4-20mA输入，危险侧1路4-20mA输出，带输入浪涌?；?，DC24V独立供电)
④YR9132A-EX-LP
二入二出(安全侧2路4-20mA输入，危险侧2路4-20mA输出，带输入浪涌?；?，DC24V独立供电)

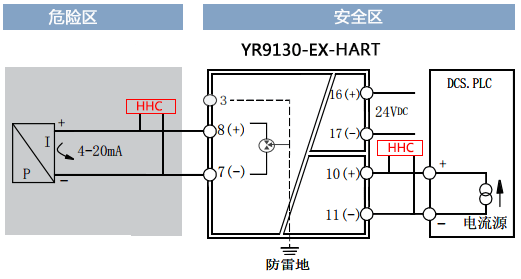

特别说明：HART操作端隔离安全栅适用于智能HART阀门定位器、电/气转换器，从安全侧把4-20mA电流信号传输到危险侧，驱动现场的执行机构工作。同时HART数字信号在安全侧和危险侧之间双向通讯，可以用HART手操器在安全侧和危险侧对HART阀门定位器、电/气转换器进行操作。但必须要注意：在危险区和安全区不能同时使用HHC(HART手操器)；在危险区使用的HHC(HART手操器)必须经过防爆认证。
操作端隔离安全栅技术指标
◆适用现场及设备：0区、1区、2区，ⅡA、ⅡB、ⅡC危险区，适用于阀门定位器、电/气转换器
◆操作端隔离安全栅精度：0.1%F.S
◆工作电源：20V-35VDC
◆功耗：一进一出约1W；二进二出约2W
◆安全侧输入：4-20mA，HART数字信号
◆危险侧输出：4-20mA，HART数字信号
◆允许输出负载能力：0-650Ω
◆浪涌?；ぃ豪擞勘；すδ芪〖?，型号最后有LP标识；最高连续工作电压30VDC(线对地、线对线)；额定放电电流In：5kA(线对地、线对线)；最大放电电流Imax：10kA(线对地)
◆绝缘强度：本安端/非本安端间2500VAC/1分钟；非本安端间1000VAC/1分钟
◆温度漂移：0.005%F.S/℃
◆工作温度：-20℃～+60℃
◆相对湿度：35%～70%RH
◆贮存温度：-40℃～+80℃
◆外形尺寸：一入一出厚13.3×宽113×高121mm；二入二出厚18.3×宽113×高121mm
◆产品结构：操作端隔离安全栅为35mm导轨卡装式，PC+ABS外壳材料，插拔式端子
◆整机重量：150g
◆产品特点：操作端隔离安全栅接危险区域阀门定位器、电/气转换器，宽范围供电，符合EMC标准
◆安装场所：操作端隔离安全栅安装环境周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质
◆质保：60个月
操作端隔离安全栅防爆认证参数
认证单位：国家防爆电气产品质量监督检验中心
防爆标志：[Exia Ga]ⅡC
认证参数 ：YR9130A-EX型一进一出端子(7-8) ：YR9132A-EX型二进二出端子(10-11、13-14)：
Um=250VAC/DC，Uo=28VDC，Io=93mA，Po=651mW，Co=0.06uF，Lo=2.4mH

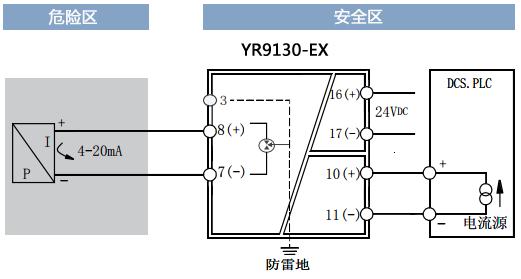

操作端隔离安全栅接线图

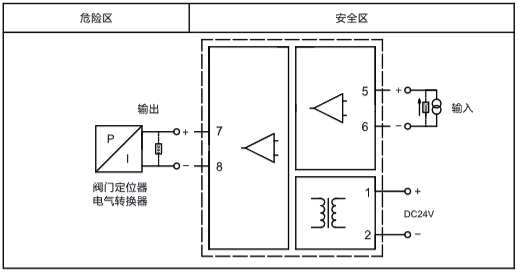

①YR9130A-EX一入一出操作端隔离安全栅接线图

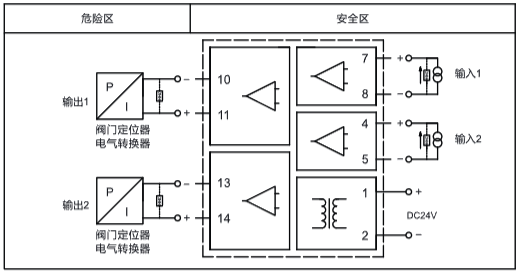

②YR9132A-EX-N二入二出操作端隔离安全栅接线图
注意：在危险区和安全区不能同时使用HHC(HART手操器)；在危险区使用的HHC(HART手操器)必须经过防爆认证。
