YR-GFP系列单相有功功率表是昌晖仪表在二十年的智能数字仪表研发经验及充分研究国内外产品、用户需求和高低压配电的基础上推出的新一代高可靠性仪表。单相有功功率表基于最新MCU微处理器技术和?？榛峁?，单相有功功率表具备高抗干扰性、高稳定性和高精度特点，适用于AC20V配电系统的交流有功功率参数测量。YR-GFP单相有功功率表变比可调，继电器输出、模拟量输出及RS485通讯，提供4种安装尺寸，可直接替代模拟指针单相有功功率表，更广泛的适用于各种控制系统(SCADA、DCS等)。

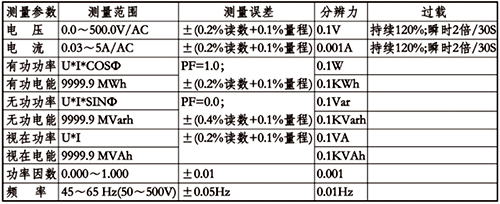

单相有功功率表技术参数
1、单相有功功率表精度等级：0.2%精度
2、测量输入：
①电压：额定值AC0-100V、AC0-500V；过负荷：持续/1.2倍，瞬时/电压2倍(10秒)；功耗＜1VA；阻抗＜300kΩ
②电流：额定值AC0-1A、AC0-5A； 过负荷：持续/1.2倍，瞬时/电流10倍(5秒)；功耗＜0.4VA；阻抗＜20MΩ
3、频率：50-60Hz±10%
4、电源：AC/DC80-270V
5、功耗：＜5VA
6、单相有功功率表输出：
①数字量(附加功能)：RS485接口，Modbus-RTU协议
②开关量(附加功能)：2路开关量报警输出，干节点继电器
③模拟量(附加功能)：1路4-20mA或0-20mA模拟量输出
7、工作条件：环境温度：-10～50℃，湿度≤93%,无腐蚀气体场所，海拔≤2500米
8、绝缘电阻：≥100MΩ
9、结构：仪表外壳为ABS工程塑料；亚克力有机玻璃面板；按键数量4个，硅胶按键
10、显示方式：1排5位数码管显示
11、外形：
①外形尺寸：80×80×115mm(高×宽×深)/开孔尺寸：76×76mm(高×宽)
②外形尺寸：96×48×97mm(高×宽×深)/开孔尺寸：92×45mm(高×宽)
③外形尺寸：96×96×97mm(高×宽×深)/开孔尺寸：92×92mm(高×宽)
④外形尺寸：160×80×142mm(高×宽×深)/开孔尺寸：152×76mm(高×宽)

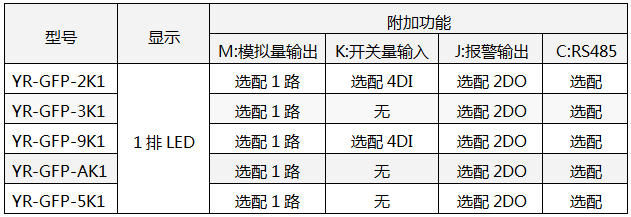

单相有功功率表选型
YR-GF ①-②③④⑤⑥⑦⑧-⑨⑩-?-?
①功能代码
[P]：有功功率测量
②外形尺寸
[3]：外形尺寸80×80×115mm(高×宽×深)/开孔尺寸76×76mm(高×宽)
[5]：外形尺寸96×48×97mm(高×宽×深)/开孔尺寸92×45mm(高×宽)
[9]：外形尺寸96×96×97mm(高×宽×深)/开孔尺寸92×92mm(高×宽)
[B]：外形尺寸160×80×142mm(高×宽×深)/开孔尺寸152×76mm(高×宽)
③产品设计序号
[S]：多功能仪表设计序号
④：参数显示个数
[1]：1个参数显示
⑤电网类型
[2]：单相
⑥通讯接口(160×80mm仪表通讯和变送输出不能同时存在；96×96mm、96×48mm和80×80mm仪表通讯和变送输出可以复选)
[N]：无通讯
[C]：RS485通讯
⑦变送输出(160×80mm仪表通讯和变送输出不能同时存在；96×96mm、96×48mm和80×80mm仪表通讯和变送输出可以复选)
[N]：无变送输出
[1M]：1路4-20mA变送输出(RL≤500Ω)
[2M]：1路0-10mA变送输出(RL≤1000Ω)
[3M]：1路0-20mA变送输出(RL≤500Ω)
[1V]：1路1-5V变送输出(RL≥250kΩ)
[2V]：1路0-5V变送输出(RL≥250kΩ)
[1X]：1路其他(用户指定输出)
⑧累积脉冲输出
[N]：无累积脉冲输出
[P1]：1路累积脉冲输出(适用于电能累积)
⑨电压输入信号类型
[1]：0-100VAC
[2]：0-500VAC
⑩电流输入信号类型
[1]：AC0-1A
[2]：AC0-5A
?报警
[N]：无报警
[2]：2限报警
?仪表供电电源
[W]：DC20-29V
[T]：DC/AC100-240V
备注：
1、规格尺寸为160×80mm仪表，模拟量输出、通讯输出在同组接线端子上，只能选择其中一种功能；规格尺寸为96×96m、96×48m仪表，模拟量输出在同组接线端子上，只能选择其中一种功能。
2、电流变送输出与电压变送输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。

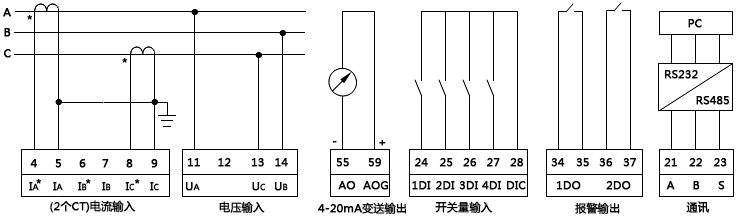

YR-GFP单相有功功率表接线图
1、外形规格为160×80mm仪表接线图
2、外形规格为96×96mm和96×48mm仪表接线图

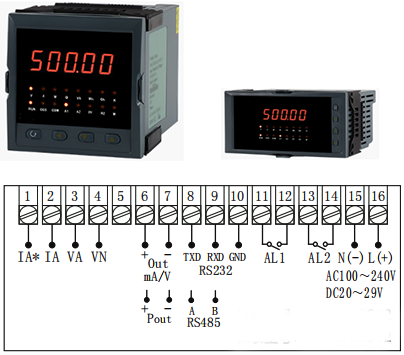

3、外形规格为80×80mm仪表接线图
单相有功功率表各输入方式接线说明

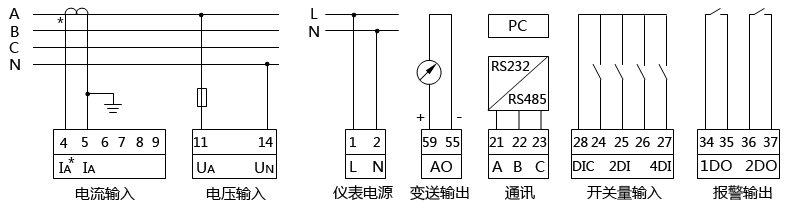

①单相两线系统，采用无PT，无CT方式的接线图
②单相两线系统，采用1PT，1CT方式的接线图
