相电压、线电压、相电流和线电流属于电工基本概念，昌晖仪表在本简单分享这四个概念及它们彼此间的关系。

1、相电压
由三相绕组连接的电路中，每个绕组的始端与末端之间的电压叫相电压。即三相电路中，任意一相火线与零线(中性点)之间的电压，单位为伏特(V)。民用电相电压标准为220V，三相系统中三个相电压的频率相同、相位互差120°。

比如小接地电流系统发生单相金属性接地时，由于对地电容被短路，接地相对地电压变为零，非接地相对地电压由相电压变为线电压。

2、线电压
各绕组始端或末端之间的电压叫线电压。线电压的大小为相电压的√3倍。即三相电路中，任意两根火线之间的电压，单位为伏特(V)。工业用电线电压标准为380V，三个线电压同样频率相同、相位互差120°。

比如做发电机空载特性试验时，空载电压升到额定值的130%或达额定励磁电流所对应的电压值，需读取三相线电压、励磁电流、频率，作为空载特性的第1点。

3、相电流
各相负荷中的电流叫相电流。即流过每相负载或电源绕组的电流，单位为安培A，用符号I表示。

比如主变压器一般接在中性点直接接地的110kV及以上电压系统上，采用Yn，d11接线组别能减少高压侧绕组匝数，减少低压侧相电流和绕组截面。

4、线电流
各端线中流过的电流叫线电流。即流过每根火线的电流，单位为安培A，用符号I表示。比如在三相变压器中，如果没有特殊说明，都是线电流。

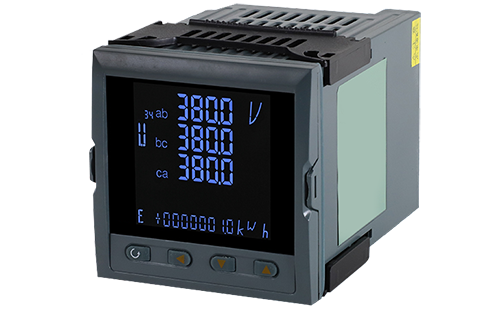

在电气系统中常使用多功能电力仪表测量相电压、线电压、相电流、线电流、频率、有功、无功等电量参数。




相电压与线电压的关系
相电压与线电压的关系是基于连接方式，连接方式不一样，关系也不一样，以下是不同连接方式下它们的关系：
1、星形接法(Y接法)相电压与线电压的关系：线电压=√3×相电压(如：220V×√3≈380V)。
2、三角形接法(△接法)相电压与线电压的关系：线电压=相电压。

相电流与线电流的关系
相电流与线电流的关系是基于连接方式，连接方式不一样，关系也不一样，以下是不同连接方式下它们的关系：
1、星形接法(Y接法)相电流与线电流的关系：线电流=相电流。
2、三角形接法(△接法)相电流与线电流的关系：线电流=√3×相电流。
