无纸记录仪是将采集的数据、运算数据以时间为基轴记录在仪器内部的存储载体中的记录设施，无须消耗任何纸张、笔墨。主要有显示、记录、报警、历史数据、PID调节及在线组态等功能?？捎肷衔换ü曜嫉腞S485、RS232C串行口或以太网口连接和通讯。记录在仪器内部的存储数据，通过运算、模拟后显示在液晶屏，可采用U盘、SD卡等直接备份，也可通过网络通讯备份至其他计算机，并可自动实时备份数据。通过上位机管理软件，还可将记录的数据以曲线、图形，列表等多种形式展示和打印。





无纸记录仪技术指标
1、输入信号类型：

①标准电压信号:0-5V、1-5V、0-10V、±5V、√0-5V、√1-5V
②标准电流信号:0-10mA 、4-20mA 、0-20 mA、√0-10mA、√4-20mA
③毫伏信号:0-20mV、0-100mV、±20mV、±100mV
④热电偶信号:B、S、K、E、T、J、R、N、F2、Wre3-25 、Wre5-26
⑤热电阻信号:Pt100、Cu50、Cu53、Cu100、BA1 、BA2
⑥线性电阻信号:0-400Ω
2、采样周期：1s
3、记录间隔：1s~240s
4、存储时间：
5、工程量实时显示精度：±0.2%
6、掉电?；ぃ杭锹家堑舻缡庇杀赣玫绯毓┑?，保证所有记录数据及组态信息不会因掉电而丢失(最长可达3年)
7、警触点容量：220VAC，3A(无感性负载)
8、通讯：RS232C/RS485/Ehernet标准RJ45接口
9、打?。嚎赏ü么蛴「郊蛲饨覲C机转储、打印历史数据。
10、电源电压：(220±10%)VAC/50Hz或DC24V

无纸记录仪检修内容与质量标准
无纸记录仪检定周期与装置检修同步，也可根据实际使用情况作适当调整，但不能超过生产装置检修周期。

1、无纸记录仪检修内容
1)表体内外清扫，保持壳体完好。
2)检查主机的显示状况。
3)检查外接线路。
4)按检查校验步骤规定的流程对记录仪各项性能进行校验、填写校验单并归档。

2、无纸记录仪检修质量标准
1)无纸记录仪的壳体、铭牌、标志、各零部件完好，LCD、表体内外清洁，无污垢和缺陷。
2)无纸记录仪内部清洁，接线端子、触点、针脚等电气元件无腐蚀、氧化，绝缘电阻正常，连接牢固。
3)无纸记录仪功能正常，校验结果符合无纸记录仪技术指标。

3、无纸记录仪验收
1)检查无纸记录仪达到检修质量标准，仪表检修和校验记录齐全且结论合格。
2)无纸记录仪安装、接线、上电后，测试0%、50%、100%三点输入信号，LCD指示正确，其他数据记录、通讯、打印等功能正常。
3)以上均达到要求，即通过验收。

4、无纸记录仪检查校验步骤

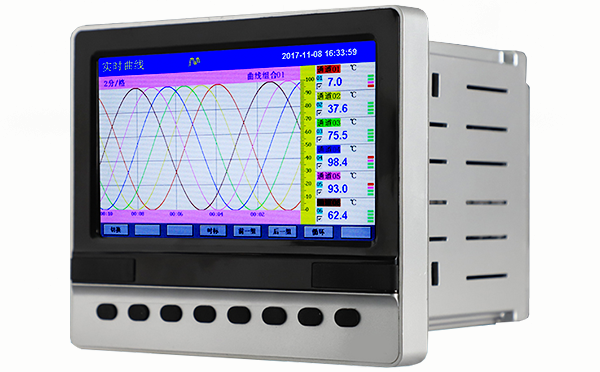

以YR-ASR600为例
1)校验用仪器设备
①电位差计1台
②标准电阻箱1台
③万用表1台
④水银温度计(指示室温用)1只
⑤多功能过程校验仪1台
⑥调压器1台
⑦绝缘/耐压测试仪1台
⑧直流稳压源1台
⑨频率计1台

2)目视检查表壳、面框
①主机表壳无划伤、外型结构完好。
②主机面框外型结构应完好，标识应完整、清晰。
③主机表尾铭牌、机号、日期的字迹应清晰。
④主机表内锁紧体工作正常。
⑤键盘外观应无缺陷，按键应灵敏，手感好。

3)LCD的通电检查
①主机的LCD显示应连续，亮度应均匀，背光、对比度应正常，小数点的位置正确，所有显示画面正常。
②按功能键切换显示画面，观察每幅画面。具体可参见无纸记录仪安装使用手册。
③用手按动键盘，记录仪反应灵敏。

4)端子检查
无纸记录仪后面的接线端子都应完好，螺丝、垫片没有缺少。

5)无纸记录仪绝缘电阻和绝缘强度检查
①信号输入端子与地之间：≥20MΩ
②电源端子与地之间：≥20MΩ
③信号输出端子与电源端子之间：≥20MΩ
④将耐压/绝缘测试仪的“耐压/绝缘”开关切换到“绝缘”状态，量程选择切换到500V，然后对待测端子进行测试。
⑤耐压仪设置：“耐压/绝缘”开关设为“耐压”→量程选择2.5kV→定时设置为“手动”→漏电流为10mA。
⑥绝缘强度要求：
◆信号输入端子与地之间：500V/50Hz
◆电源端子与地之间：1.5kV/50Hz
◆信号输出端子与电源端子之间：1.5kV/50Hz

6)无纸记录仪校验

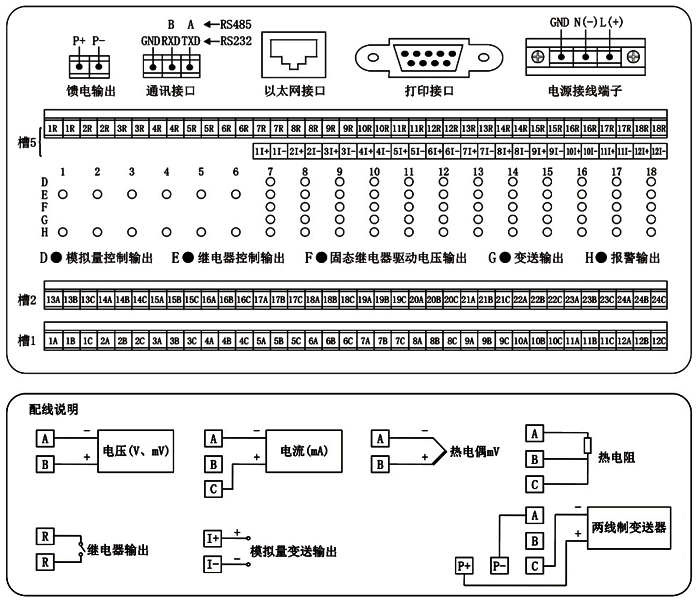

按无纸记录仪接线图接线，将?？椴迦?，上电，预热15min后进行通道组态，再进行信号检定。




7)模拟量输入模块
将恒流源的输出端子分别接入无纸记录仪模拟量输入?？榈慕酉叨俗由?，输入4-20mA信号(分三点：4mA、12mA、20mA)，显示值(应为0%、50%、100%)与输入信号比较，精度应满足±0.2%FS的要求。

8)热电阻?？?/span>
将电阻箱的输出端子分别接入无纸记录仪热电阻?？榈慕酉叨俗由?，按国际90温标手册，调整电阻值(分三点：0%、50%、100%)，显示值(应为：0%、50%、100%)与输入信号比较，精度应满足±0.2%FS的要求。

9)热电偶模块
将直流毫伏信号源的输出端接入无纸记录仪热电偶?？榈慕酉叨俗由希垂?/span>际90温标手册，调整毫伏信号(分三点：0%、50%、100%)，显示值(应为0%、50%、100%)与输入信号比较，精度应满足±0.2%FS的要求。

10)脉冲量?？?/span>
将脉冲发生器的输出端子分别接入无纸记录仪脉冲量?？榈慕酉叨俗由?，输入脉冲信号(分三点：0%、50%、100%)，显示值(应为0%、50%、100%)与输入信号比较，精度应满足±0.2%FS的要求。

11)报警试验
调整输入信号，当输入值超过设定的报警值时，相应的触点将发生变化。

无纸记录仪维护与故障处理
1、无纸记录仪日常维护
每日巡检时清洁无纸记录仪表面灰尘，观察指示是否正确。

2、安装注意事项
无纸记录仪可单独或多台密集安装，允许在有一定粉尘和较小振动的场合使用，要求环境温度为0～45℃，湿度小于85%，环境中不含腐蚀性、易爆气体。
