经?？词┠偷翹SX塑壳断路器脱扣曲线的设计师，反馈热磁式?；で吆苋菀桌斫?。

比如下面这段热磁式TM80D/TM100D保护曲线，既有过载?；すδ?斜线)，又有磁?；すδ?垂直线)，见图1。

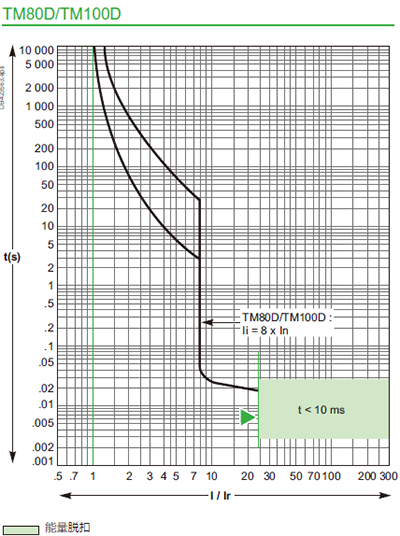

图1 TM80/TM100D断路器脱扣曲线

两条斜曲线代表热?；さ淖畲蠖魇奔?上)和最小动作时间(下)，Ii=8In代表磁脱扣动作电流值，最右边绿色区域代表能量脱扣，动作阈值25In，动作时间小于10ms。

由于热磁式NSX塑壳断路在额定电流160A以下的磁脱扣是固定值，见图2，所以磁脱扣曲线只有一根。

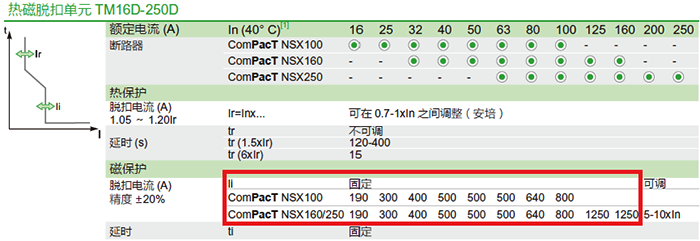

图2 NSX TM16-TM250D磁脱扣电流

实际上磁保护都是有误差范围的，比如图2中显示磁?；さ木确段?0%，此时我们利用施耐德官网的在线曲线软件做出来的曲线如图3，磁脱扣有两条垂直线，代表精度范围±20%。



图3 含精度范围±20%的磁?；で?/span>

对于额定电流大于200A的热磁式NSX断路器，其磁脱扣倍数在5In~10In之间可调(见图2)，所以脱扣曲线上会显示左右两条垂直线，代表可调范围，见图4，但其磁脱扣曲线和图1一样，没有显示精度范围±20%。

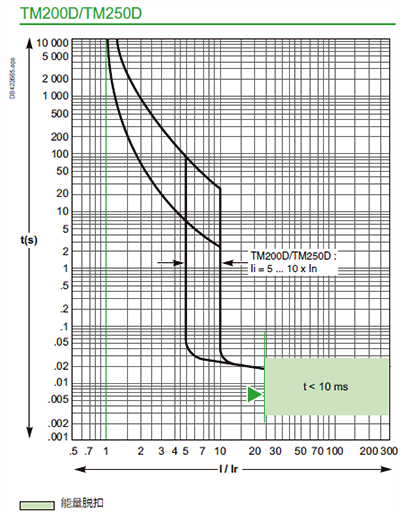

图4 TM200/TM250D断路器脱扣曲线

如果是Micrologic电子式脱扣器，所有电流倍数和时间可调范围都放在了一张图上，是个曲线簇，有时候会让设计师很疑惑。

我们以Micrologic5.2E/6.2/7.2E 40~160A为例，见下图5。



图5 电子式脱扣曲线区域划分

1、图5脱扣曲线中绿色方框内代表的是长延时?；さ缌鞯恼ǚ段?，见图6，比如脱扣器额定电流为100A，长延时保护整定电流粗调范围Io为0.4~1.0In即40A~100A，还可以通过精调设定到最小36A。

2、图5脱扣曲线中蓝色方框内代表的是长延时?；ぱ邮笔奔淇傻鞣段В?，一般以6倍Ir下的动作时间作为基准。



图6 长延时?；さ缌骱褪奔湔ǚ段?/span>

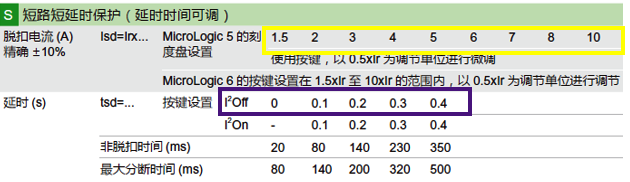

3、图5脱扣曲线中黄色方框内代表短路短延时?；ふǖ缌鞣段?，紫色方框代表延时时间的可调值。



4、图5脱扣曲线中红色方框内代表瞬时保护整定电流范围。

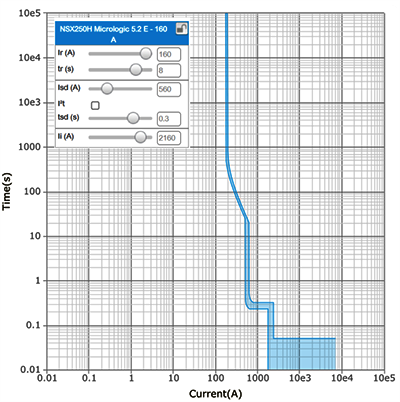

而实际上，对于某一台断路器而言，当设计阶段确定了?；ふǖ缌骱脱邮倍魇奔湟院螅浔；で咧挥幸恢郑缦峦迹?/span>



综上所述，断路器样本中的脱扣曲线图是把所有的整定电流范围和延时时间范围放在一张图里，而实际上参数设定以后，断路器的脱扣曲线是一条包含精度范围由上下、左右曲线包裹的区域。

作者：宾昭平
