电线电缆载流量是指在规定的环境条件下，电线电缆能够连续承载而不致使其稳定温度超过规定值的最大电流。它主要取决于电线电缆的材质、截面积、绝缘材料以及敷设环境等因素。昌晖仪表将常用电缆载流量计算表及校正系数表汇总，需要计算电缆载流量和电缆选型的小伙伴参考查询。

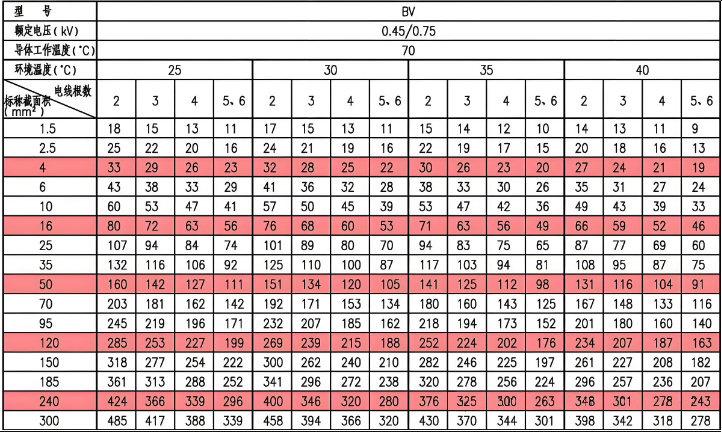

◆敷设在明敷导管内的BV绝缘电线载流量(A)

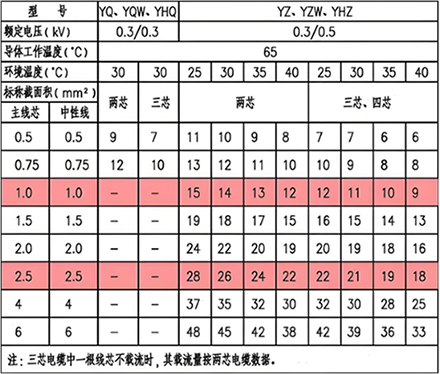

◆YQ、YZ等铜芯通用橡套软电缆载流量(A)

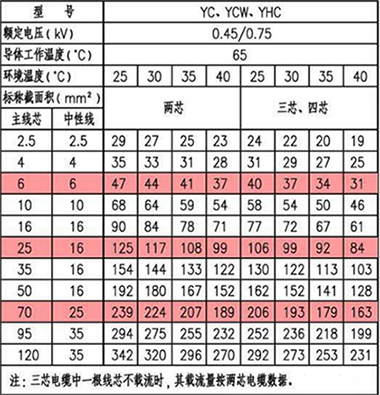

◆YC等铜芯通用橡套软电缆载流量(A)

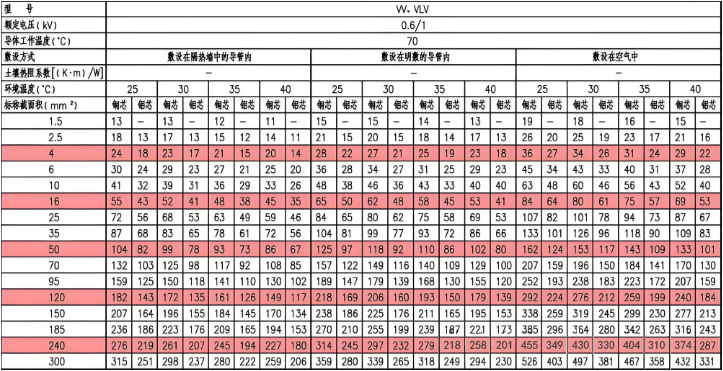

◆W、VLV三芯电力电缆载流量(A)

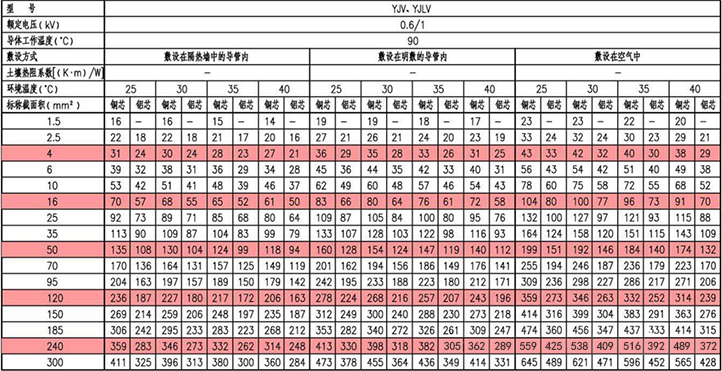

◆YJV、YJLV三芯电力电缆载流量(A)

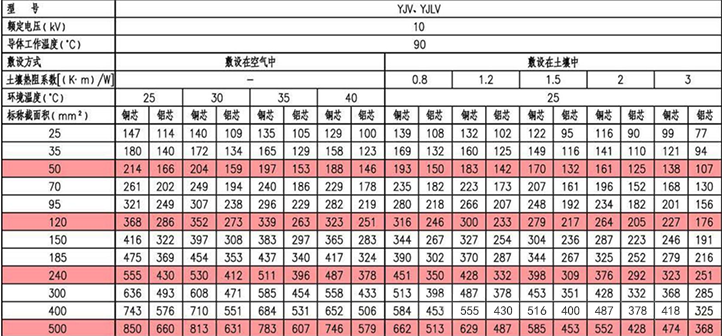

◆10kV YJV、YJLV三芯电力电缆载流量(A)



表中数据根据《电力工程电缆设计标准》GB50217-2018编制。

◆环境空气温度不同于30℃时的校正系数(用于敷设在空气中的电缆载流量)

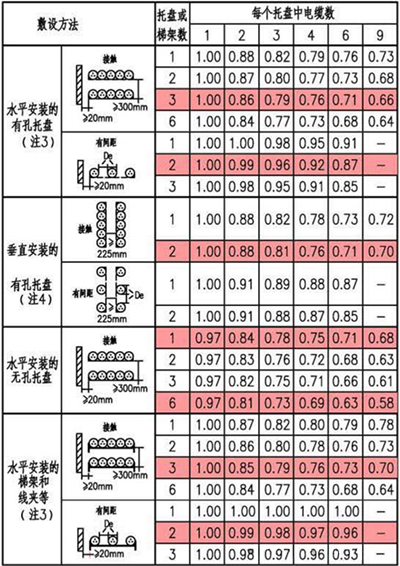

◆敷设在自由空气中多根多芯线缆束的降低系数



数据摘自《低压电气装置 第5-52部分:电气设备的选择和安装布线系统》GB/T16895.6-2014。
